特點

海灣HX-100A（Ex）火災聲光警報器，是一種安裝在現場的聲光報警設備，在火災發生時提醒現場 人員注意。本聲光警報器為非編碼產品，在電源端子施加 DC24V 電壓后，聲光警報器發出聲、光報 警信號。在用于石油、化工行業等有防爆要求的 I 區及 II 區時，需與海灣公司生產的安全柵配接使用。

主要技術指標

(1) 工作電壓：DC24V 允許范圍：DC10V～DC28V

(2) 工作電流：動作電流≤35mA

(3) 閃光頻率：1.4Hz±20%

(4) 聲壓級：80dB～115dB（正前方 3m 水平處（A 計權））

(5) 變調周期：4s±20％

(6) 防爆標志：ExibⅡCT6 Gb

(7) 線制：二線制，無極性，非啟動時無電壓

(8) 安全柵輸出參數：Uo=28V,Io=93mA

(9) 使用環境：溫 度：-10℃～+50℃  相對濕度≤95%，不凝露

(10)外殼防護等級：IP43

(11)外形尺寸：144mm×90mm×60.5mm（帶底殼）

結構特征、安裝與布線

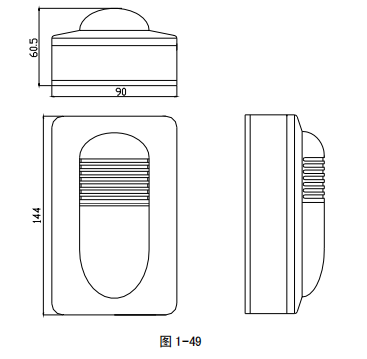

海灣HX-100A(Ex)聲光警報器外形示意圖如圖 1-49 所示。

安裝方法：

(1) 聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚 0.2m 處為宜。

(2) 聲光警報器與底殼之間采用插接方式。

(3) 安裝底殼時應注意方向，底殼示意圖如圖 1-50 所示。

其中：D1、D2 接電源線，無極性。

具體接線參見 章 5.5 節 GST-LD-8333 模塊箱接線說明。

布線要求：電源線 D1、D2 采用 BV 線，截面積≥1.5mm2 。
