特點

海灣GST-LD-8331模塊箱內部裝有 GST-LD-8325 模塊和 GST-AS-300 安全柵（以下簡稱安全柵），可 與 J-SAF-GST9213A（Ex）消火栓按鈕配接，組成本質安全型防爆系統。一旦發生火災，現場人員 按下消火栓報警按鈕，模塊將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信 號。模塊箱具有檢線功能，當模塊出現故障時，控制器會顯示出該編碼地址的故障信號。模塊采用 電子編碼方式，可通過我公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。

主要技術指標

(1) 工作電壓：信號總線電壓：24V； 允許范圍：16V～28V  電源總線電壓：DC24V； 允許范圍：DC20V～DC28V

(2) 工作電流： 總線：監視電流≤1mA，報警電流≤1.5mADC24V：監視電流≤10mA，報警電流（不包括有源輸出端口的輸出電流）≤60mA

 (3) 有源輸出：DC24V/100mA

(4) 連接設備容量：最多可配接 10 只 J-SAF-GST9213A(Ex)消火栓按鈕

(5) 模塊箱并聯使用數量：最多 3 個 GST-LD-8331 模塊箱并聯使用控制一個設備。

(6) 安全柵參數：GST-AS-300 型安全柵，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083?F

(7) 使用環境： 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露

(8) 防護等級：IP66

(9) 外形尺寸：196mm×215mm×86mm

結構特征、安裝與布線

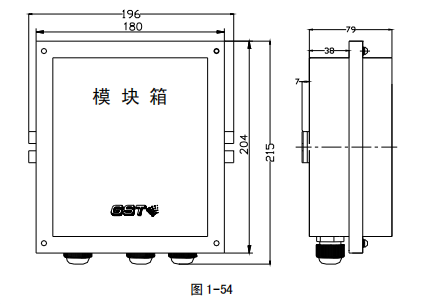

(1) 模塊箱外形示意圖如圖 1-54：

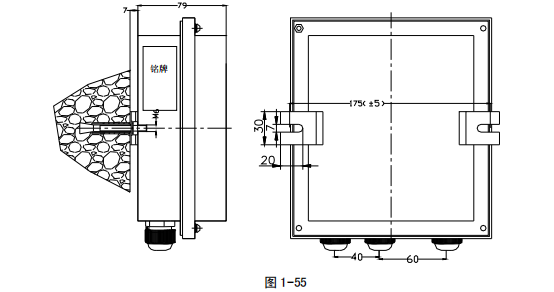

(2) 安裝方法  模塊箱安裝可用兩只 M6×60 膨脹螺栓將其固定在墻壁上，安裝尺寸如圖 1-55 所示

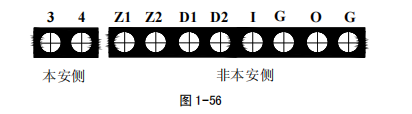

模塊箱接線端子如圖 1-56 所示。

其中本安側端子為安全柵端子，非本安側端子為模塊端子：  Z1、Z2：接控制器總線，無極性  D1、D2：接直流 24V，無極性  I、G：輸入 2 端子，無源輸入，連接消防泵反饋端  O、G：輸出端，有源輸出，24V/100mA  3、4：安全柵 3、4 兩端，接消火栓報警按鈕，3 為正，4 為負模塊箱應安裝在安全區域，本安 側和非本安側接線應分開，并保持一定距離(至少為 50mm)。  模塊箱內含 GST-AS-300 型齊納安全柵，主要技術參數參見 章 5.2 節。

布線要求：信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2 ；電源線 D1、D2 采用耐 火 BV 線，截面積≥1.5mm2 。安全柵至報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜 間分布電容不得大于 0.083μF，分布電感不得大于 4.0mH。  本安電纜的長度計算參見 GST-LD-8332 中布線要求的相關內容。

應用方法

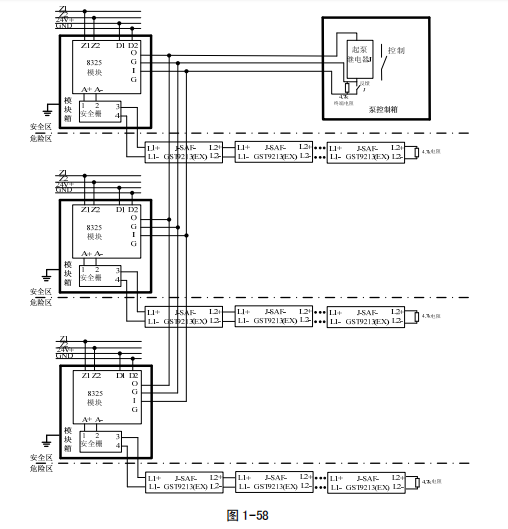

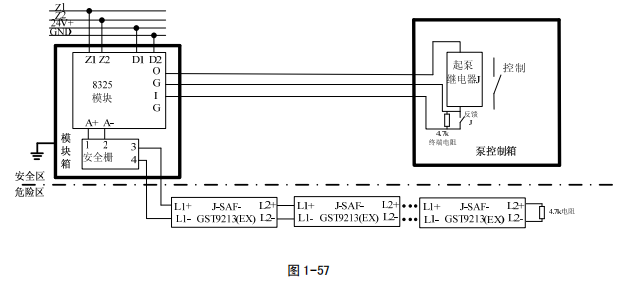

每個模塊箱可配接 10 只消火栓按鈕，消火栓按鈕需串聯連接。在消火栓按鈕末端和消防泵反 饋端需接 4.7k?終端電阻。模塊箱應安裝在安全區域，本安側和非本安側接線應分開并保持一定距 離(至少為 50mm)。外殼（出廠時已經與安全柵接地端子連接）必須就近可靠接地，連接螺釘必須擰 緊，不可松動，接地電阻不能大于 4?。  模塊箱應用示意圖如圖 1-57、圖 1-58 所示，其中圖 1-57 為單個模塊箱控制一臺消防泵的情 況，圖 1-58 為多個模塊箱同時控制一臺消防泵的情況（模塊箱數量不大于 3 臺）。輸出端和輸入 2 端的 2 個 G 端子內部相連，實際布線只需接其中一個即可。

模塊箱不能和 J-SAM-GST9124A 消火栓按鈕并聯使用， J-SAM-GST9124A 消火栓按鈕需要單獨加 啟泵繼電器控制。

模塊反饋端不能和其他設備并聯，如果需要接入其他設備檢測反饋信息，反饋端需單獨接線。
