一、JK-TX-GST1000消防設施維保監控器功能簡介
JKTXGST1000消防設施維保監控器是海灣消防網絡有限公司充分調研消防市場需求，總結多年消防工程經驗，按照GB16806-2006《消防聯動控制系統》中對傳輸設備的要求而設計。為組建城市消防設施維保監控管理網絡系統推出的新一代消防設施維保監控器。
本監控器可接收和監測多類火災報警控制器傳來的火警等信息并通過公用電話網或TCP/IP或GPRS向上位機報警，具備手動/自動向上位機值班應答等功能。本監控器采用壁掛式結構,具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特點，是城市消防設施維保監控管理網絡系統必不可少的重要環節。
3.1監控器自身基本功能
1.在現場有火警而控制器未向監控器報火警的情況下，可向上位機報手動火警。
2.在控制器未開機時,若啟用檢測控制器開關機通道,報控制器關機；在未連接控制器報警總線到監控器串口或控制器未開機時，可串口掉線報警。
3.監控器電源具有主備電自動切換、對備電自動充電及充電保護功能。
4.監控器主備電故障報警。
5.實時時鐘。
6.設有運行記錄器,掉電信息不丟失。
7.LED燈狀態提示。
8.聲音報警和消音。
9.各種系統設置。
10.自動識別連接通訊板類型。
11.自檢及 開機初始化。
3.2與控制器的接口及相關功能
1.檢測火災報警控制器開關機信息并實時向上位機發送。
2.檢測有源開關量火警并實時向上位機發送。
3.采集來自火災報警控制器的火災報警、探頭故障和清除等信息并做相應處理。根據現場實際情況，可向上位機發送自動火警、真實火警或誤報。
4.232/485方式串行接收來自控制器的報警或狀態信息。
5.通過改變控制器號兼容不同類型控制器，實現串行接口通訊。
3.3與監控管理中心上位機的接口及相關功能
1.可以設置8個電話號碼。
2.通訊板故障報警、通訊線路斷路或短路檢測及報警、通訊故障報警。
3.設置報名時間,并定時向上位機報名和發送未發送的運行記錄。
4.接收上位機點名命令并相應回應。
5.接收上位機查詢值班命令并向上位機值班應答。
6.接收上位機發送的時間信息并對時。
7.在沒有撥通的情況下自動實現重撥。
8.通過電話線通訊時，在不干擾正常通訊的情況下，可外掛一部值班用電話，系統自動實現強拆功能。
二、JK-TX-GST1000消防設施維保監控器主要技術參數如下：
1.電源電壓：交流187V~242V
2.電源頻率：50Hz
3.備用電源規格：12V/7.0AH封閉型鉛酸蓄電池
4.備用電源可連續使用時間：大于12小時
5.備電充電時間：小于48小時
6.電話線饋電電壓：-54V~-44V
7.電話線饋電電流：18mA~50mA
8.撥號及數據傳輸格式：DTMF，TCP/IP，GPRS
9.功耗：小于15W
10.與控制器接口：232接口或485接口（可選其一）
11.開關量輸出：2路無源輸出，允許電流小于25mA
12.開關量輸入：2路無源輸入，2路有源輸入，輸入電壓DC+5V或DC+24V
13.外形尺寸（長×寬×高）：320mm×100mm×450mm
14.溫度范圍：0℃～40℃
15.允許相對濕度：95%，不結露
16.安裝方式：壁掛
三、JK-TX-GST1000用戶使用說明
4.1監控器結構概述
JK-TX-GST1000消防設施維保監控器采用壁掛式結構安裝，包括：電源（電源板和備電）、主板、通訊板及揚聲器等部分。

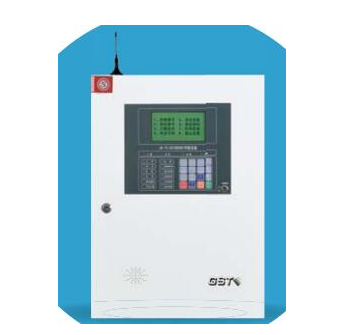

JK-TX-GST1000消防設施維保監控器的外觀示意圖如圖4-1所示。
4.1.1JK-TX-GST1000消防設施維保監控器面板說明
JK-TX-GST1000消防設施維保監控器面板結構示意圖如圖4-1所示：其由指示燈區和按鍵區組成。
4.1.2指示燈區
指示燈有16個，分為兩個指示區，本機信息指示區及控制器信息指示區：（1）工作（2）手動火警（3）自檢（4）消音（5）查詢值班（6）對講（7）故障（8）鏈路故障（9）通訊故障（10）連接故障（11）主電故障（12）備電故障。功能說明如下：
本機信息顯示區：
?工 作：綠色，監控器正常工作時點亮。
?手動火警：紅色，按下手動火警按鈕后，警情開始向上位機傳送，在傳送過程中此指示燈閃亮；傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?自 檢：黃色，當按下自檢鍵后，向中心傳送自檢信息，在傳送過程中此指示燈閃亮；傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?消 音：紅色，當有火警或故障時有不同的聲音提示，按下消音鍵此燈常亮。
?查詢值班：紅色，上位機對監控器值班人員查班時閃亮，值班員值班應答或在規定的時間內若無值班應答，監控器自動向上報在崗或漏崗時，查詢值班燈滅。
?對 講：紅色，當上位機發送對講命令時此燈閃亮，對講結束后熄滅。
?故 障：黃色，此燈為本機故障總指示燈，當本機發生鏈路故障、通訊故障、連接故障、主電故障、備電故障時此燈常亮，無故障時此燈熄滅。
?鏈路故障：黃色，當通訊線路發生斷路或短路時此燈常亮，當通訊板發生故障時，此燈閃亮。
?通訊故障：黃色，當有信息上傳中心時，上傳3次沒有成功此燈常亮，并保持到下次有新信息上傳。
?連接故障：黃色，當監控器和控制器連接出現故障時此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?主電故障：黃色，本機主電電源發生故障時此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?備電故障：黃色，本機備電電源發生故障時此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
控制器信息顯示區：
?火 警：紅色，當收到控制器火警后此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?故 障：黃色，當收到控制器故障信息后此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?監 管：黃色，當收到控制器監管信息后此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
?屏 蔽：黃色，當收到控制器屏蔽信息后此燈閃亮，傳送成功后，此燈常亮；傳送故障后，此燈常亮同時通訊故障燈常亮。
4.1.3按鍵區
按鍵有5個：（1）火警（2）取消（3）自檢（4）復位（5）消音/應答。功能說明如下：
?火 警：在正常監視狀態下，按此鍵可以報手動火警；在火警延時和等待處理狀態下，按此鍵可以確認火警為真實火警。
?取 消：在正常監視狀態下，按此鍵無效；在火警延時和等待處理狀態下，按此鍵可以確認火警為誤報。
?自 檢：在正常監視、火警延時和等待處理狀態下，按此鍵可以進行自檢動作。
?復 位：在正常監視、火警延時和等待處理狀態下，按此鍵可以進行復位動作。
?消音/應答：在查詢值班延時時間內，按此鍵可進行應答，在非查詢值班且有聲音提示狀態下按此鍵可消音，如果已處于消音狀態，則重新啟動聲音提示。
4.2開機、關機與自檢
電源開關在機箱內的電源板上，包括主電開關、備電開關、備電上電按鈕。
4.2.1開機
在主電正常的情況下，依次打開監控器的備電開關、主電開關即可。在沒有主電的情況下，可以暫時使用備電工作（警告：不得超過12小時），開機方法如下：
?打開監控器的備電開關
?按一下備電上電按鍵
4.2.2 關機
關機時關掉監控器的備電開關、主電開關。
注意：長時間不使用時備電開關一定要處于關閉狀態，否則，將有損壞電池的可能。
4.2.3主備電切換
當主電低于187V時，系統會自動將電源切換到備電，利用備電供電；主電恢復后，系統自動切換回主電，并且對備電進行充電，充電時間小于48小時。系統具有備電過放保護功能，當備電電壓低于10V時，將切斷備電，以避免損壞電池。
警告：備電持續使用時不能超過20小時，否則電池電壓低于10V，系統將自動關機！
4.3聲音/消音
重要事件發生，系統都有不同聲音提示，以提醒值班人員注意。在有聲音提示時，如果要關閉聲音，按消音鍵即可，再次按消音鍵聲音恢復。
4.4事件處理
4.4.1硬件故障
系統可以檢測到的硬件故障包括：通訊板故障、主電故障、備電故障、與控制器或上位機連線故障。這些故障發生時，有相應的指示燈指示和聲音提示，值班人員應該及時的對故障進行處理，解決不了的問題要與巡檢中心聯系，請他們協助解決。
4.4.2通訊故障
監控器在上傳數據不成功時，將給出通訊故障提示。值班人員應該對不能上傳的火警、故障等重要信息，要通過人工撥打電話的方式上報。
4.4.3查詢值班
查詢值班為巡檢中心檢查各單位的值班情況，值班員應在規定的時間內按面板上的應答/消音鍵應答；否則將視為值班員無故離崗。
4.4.4手動火警
在值班人員發現了火警而監控器并沒有收到火警信息的情況下，值班人員可以通過按面板上的火警按鈕來報手動火警。
4.5控制器火警、故障、清除等串行信息的處理
4.5.1控制器火警處理
監控器接收到控制器火警信息后，火警指示燈閃亮，同時有聲音提示。如果是誤報按火警清除鍵。如果未能在設定的時間內，按清除鍵，系統將上報自動火警。當監控器收到控制器清除信息時，會自動復位“控制器狀態顯示區”的LED顯示。
4.5.2控制器其它串行信息處理
控制器提供輸出的情況下，當發生探測器故障、控制器主電故障、控制器備電故障、控制器清除等事件，監控器將自動報往巡檢中心，無需人工干預。
4.6端子及跳線說明
4.6.1接線端子：
?GND：電源地
?VCC：＋5V電源
?VCC2：通訊＋5V電源
?GND2：通訊電源地
?TX：RS232發送
?RX：RS232接收
?M_ER：主電故障信號輸入
?B_ER：備電故障信號輸入
?A/B：RS485
?I11/I12：監測控制器開關機有源開關量輸入（I11接高電平，I12接低電平）
?I21/I22：有源開關量輸入（I21接高電平，I22接低電平）
?I31/I32、I41/I42：無源開關量輸入
?O11/O12：火警開關量輸出
?O21/O22：故障開關量輸出
4.6.2跳線說明：
?S1：有源開關量輸入電壓選擇及通訊方式選擇
IN1： 24V 1=ON 2=OFF
5V 1=OFF 2=ON
IN2： 24V 3=ON 4=OFF
5V 3=OFF 4=ON
RS232： 5=ON 6=ON 7=OFF 8=OFF
RS485：5=OFF 6=OFF 7=ON 8=ON
?S2/S3：程序在線下載選擇
MCU1：下載主CPU程序（D1 SST89E58RD2）
MCU2：下載副CPU程序（D22 SST89E54RD2）
4.7系統設置命令
GST命令是用來通過串行口對監控器進行系統設置的命令。GST命令在任何命令時都以GST開頭。
4.7.1+ID 設置用戶編碼
描述 命令 響應
設置用戶編碼 GST+ID=[
讀取用戶編碼 GST+ID? +ID：
舉例 GST+ID=123456 +ID：123456
GST+ID? +ID：123456
用戶編碼為6位，目前只使用前4位編碼，后兩位可任意填充。
4.7.2+TIME 設置系統時間
描述 命令 響應
設置系統時間 GST+TIME=[
讀取系統時間 GST+TIME? +TIME:
舉例 GST+TIME=06/02/27,10:55:30 +TIME:06/02/27,10:55:30
GST+TIME? +TIME:06/02/27,10:55:33
4.7.3+TELE 設置服務中心電話號碼
描述 命令 響應
設置電話號碼 GST+TELE=[
讀取電話號碼 GST+TELE? +TELE:
1-< Number 1>
2-< Number 2>
3-< Number 3>
4-< Number 4>
5-< Number 5>
6-< Number 6>
7-< Number 7>
8-< Number 8>
舉例 GST+TELE=1-8502559 +TELE:1-8502559
Index為電話號碼的索引，取值范圍1～8。
Number為電話號碼，長度更大 為30位。
4.7.4+RING 設置電話振鈴次數
描述 命令 響應
設置電話號碼 GST+RING=[
讀取電話號碼 GST+RING? +RING:
舉例 GST+RING=3 +RING: 3
Number為振鈴次數，取值為1～9。
4.7.5+INPUT 設置輸入通道屬性
描述 命令 響應
設置通道屬性 GST+INPUT=[
讀取通道屬性 GST+INPUT? +INPUT:
1-
2-
3-
4-
舉例 GST+INPUT=1-1-010112345678 +INPUT:1-1-010112345678
Index為輸入通道的索引，取值范圍1～4。
Property為通道屬性，0代表低電平報警，1代表高電平報警，2代表不使用，系統初始化默認不使用。Number是設備編碼，為12位，前兩位代表信息類型（01：火警，04：故障），3、4位代表狀態字（設備類型，如手報、探頭等），后8位代表地址，目前只使用前6位編碼，后兩位可任意填充。其中開關量輸入 通道為監測控制器開關機通道，默認不使用，如果需要監測控制器開關機，通道屬性設置為1。
4.7.6 +CLEAR 清除歷史記錄
描述 命令 響應
清除歷史記錄 GST+CLEAR=
SN is wrong. Please input SN again....
密碼正確：
Please reset and waiting DataRAM formating....
舉例 GST+CLEAR=03358502559 Please reset and waiting DataRAM formating....
SN為超級密碼或維護密碼。超級密碼可對本設備進行恢復出廠設置操作，維護密碼只清除歷史記錄信息。如果密碼錯誤提示重新輸入密碼，密碼正確則需要重新啟動設備。
超級密碼：13091365687
維護密碼：03358502559
4.7.7 +INDEX 查詢記錄內容
描述 命令 響應
查詢記錄內容 GST+INDEX=
舉例 GST+INDEX=0001 0001 Info:0000 Devc:00000000 Time:00/00/00 00:00:00 Empty
Num由4位數字組成。
火警信息范圍0001～0800，其他信息范圍0801～2000
4.7.8 +CON 設置連接控制器類型
描述 命令 響應
查詢記錄內容 GST+CON=
舉例 GST+CON=01 +CON:01
Num由2位數字組成。
根據不同控制器廠家設置，范圍0x01～0xfe
4.7.9 +SELFNO 設置連接控制器點名地址
描述 命令 響應
查詢記錄內容 GST+SELFNO=
舉例 GST+SELFNO=01 +SELFNO:01
Num由2位數字組成。
4.7.10 +TRTYPE 設置警情信息上傳中心的方式
描述 命令 響應
設置信息上傳方式 GST+TRTYPE=
舉例 GST+TRTYPE=0 +TRTYPE:00
Num1由1位數字組成,Num2由2位數字組成.
Num1=0時，所有信息均實時上傳。
Num1=1時，火警、在崗、漏崗信息實時上傳，其它信息均在報名或者點名時上傳。
Num1=2時，只有火警、報名、在崗、漏崗實時上傳，其它所有信息均不上傳。
4.7.11 +EIP 設置服務中心IP地址（適用于TCP方式的監控器）
描述 命令 響應
設置有線IP地址 GST+EIP=
舉例 GST+EIP=128.000.001.096 +EIP:128.000.001.096
Num 代表IP地址。
注意：IP地址固定為12位，段內不足3位時，前面加0補齊。
4.7.12 +CIP 設置服務中心IP地址（適用于GPRS方式的監控器）
描述 命令 響應
設置IP地址 GST+CIP=
舉例 GST+CIP=128.000.001.096 +CIP:128.000.001.096
Num 代表IP地址。
注意：IP地址固定為12位，段內不足3位時，前面加0補齊。
4.7.13 +SIGNUP 設置監控器報名時間
描述 命令 響應
設置報名時間 GST+SIGNUP=
舉例 GST+SIGNUP=01-12:10 +SIGNUP:01-12:10
day 代表報名間隔天數，當其為00時表示不報名，為01時表示每天報名。
hour、min 表示報名的具體時間。
4.7.14 +DELAY 設置火警延時時間
描述 命令 響應
設置報名時間 GST+DELAY=
舉例 GST+DELAY=0010 +DELAY:0010
Num 代表火警延時時間，其值在0000----1000之間。
4.7.15 TCP通訊板設置（適用于TCP方式的監控器）
1)TCP通訊板在使用前，需要對通訊板上面的TCP模塊進行設置。設置前先將TCP通訊板的跳線端子S1、S2置于SET端。將端子XS1與電腦串口相連，T接2腳、R接3腳、G接5腳；
2)電腦端使用串口通訊軟件進行設置（如SSCOM等），采用ASCII碼顯示方式。JK-TX-GST100以太網通訊模塊默認波特率為115200。檢查連接均正常后開機。串口通訊軟件上應顯示模塊信息。依次設置，模塊IP、子網掩碼、網關、MAC地址、TCP端口、UDP端口、波特率。設置完成后關機，將跳線端子S1、S2置于WORK端后即可正常工作；
3)模塊IP、子網掩碼、網關、MAC地址、TCP端口、UDP端口、波特率的設置；
4)設置內容及方法詳見附錄二；
5)采用TCP通訊方式時，JK-TX-GST1000監控器仍需設置一電話號碼，號碼任意（如1234等）。
注：系統 開機必須進行相應設置，設置完成后重新啟機
第五章注意事項
本監控器屬精密電子產品，需專人管理，嚴禁他人隨意觸動。
用戶應認真做好值班記錄，如發生報警，應先按下監控器上的“消音”鍵，酌情處理。處理完畢后做執行記錄。
我公司負責監控器的保修，發現問題請及時和海灣消防網絡有限公司市場營銷部聯系，用戶不得自行拆開或維修，否則后果自負。
四、JK-TX-GST1000消防網絡監控器接線圖
⑴ 主板 ⑵ 電源板 ⑶ 通訊板（DTMF或TCP或GPRS）
⑷ 電源濾波器 ⑸ 變壓器 (6)蓄電池
⑷ 電源濾波器 ⑸ 變壓器 (6)蓄電池
五、JK-TX-GST1000消防網絡監控器TCP/IP模塊設置
本說明適用于通訊方式具有TCP/IP傳輸功能的JK-TX-GST1000消防設施維保監控器通信板TCP/IP模塊設置。
| 命令 類型 | 命令符 | 含義 | 舉例 |
| 設 置 命 令 | FF AA BB F0+6字節MAC+0D | 功能：設置MAC地址；命令格式：HEX； | FFAABBF0AABBCCDDEEFF0D MAC= AA-BB-CC-DD-EE-FF |
| FF AA BB F1+4字節+0D | 功能：設置TCP本地及遠程端口號；命令格式：HEX； | FFAABBF1102610260D | |
| FF AA BB F2+4字節+0D | 功能：設置UDP本地及遠程端口號；命令格式：HEX； | FFAABBF2102810280D | |
| FF AA BB F3+1字節+0D | 功能：設置波特率(n=01,02，03,04)：9600，19200,57600,115200；命令格式：HEX；出廠默認設置為：115200 | FFAABBF3040D 設置波特率為：115200 | |
| myip+IP+<回車> | 功能：設置本地(本機)IP； 命令格式：ASCII | myip 128.1.0.166 | |
| 設置 命令 | gate+IP+<回車> | 功能：設置網關IP； 命令格式：ASCII | gate 128.1.0.11 |
| mask+IP+<回車> | 功能：設置子網掩碼； 命令格式：ASCII | mask 255.255.255.0 | |
| 應 用 命 令 | ping+目的IP+<回車> | 功能：檢驗與目標主機的連通性；命令格式：ASCII | ping 128.1.0.127 |
| open+目的IP+<回車> | 功能：發起TCP連接,連接建立后可進行雙向數據通訊；命令格式：ASCII | open 128.1.0.7 | |
| udp+目的IP+數據+<回車> | 功能：向目標主機以UDP協議發送數據；命令格式：ASCII | udp 128.1.0.7.用戶數據包 | |
| config<回車> | 功能:查看本機的所有設置信息. | config<回車>可看到本地IP,MASK,NETGATE,端口號等信息. |
六、JK-TX-GST1000消防網絡監控器GPRS通訊底板設置
GST命令類似AT命令，在任何命令時都以GST開頭。使用串口調試工具sscom32.exe，波特率115200BPS，N，8，1，選中發送新行，發送ASCII碼數據（大寫），對通訊板進行系統設置，內容如下：
1.1 GST+ERASURE 清空系統設置
| 描述 | 命令 | 響應 |
| 清空系統設置 | +ERASURE | +ERASURE:Device must be reseted! |
| 完成后需要重新啟動設備 | ||
1.2 GST+APN 設置GPRS網絡APN名稱
| 描述 | 命令 | 響應 |
| 設置APN名稱 | +APN= | +APN： |
| 查詢APN名稱 | +APN? | +APN： |
| APNname由中國移動指定，需要申請APN業務。 | ||
1.3 GST+CIP 設置服務中心IP地址
| 描述 | 命令 | 響應 |
| 設置中心IP地址 | +CIP= | +CIP: |
| 查詢中心IP地址 | +CIP? | +CIP: |
| 每組IP值必須為3位，不足的在前補0 例如：IP為121.2.5.123 設置命令應為：GST+CIP=121.002.005.123 | ||
1.4 GST+CPORT 設置服務中心通信端口
| 描述 | 命令 | 響應 |
| 設置中心通信端口 | +CPORT= | +CPORT: |
| 查詢中心通信端口 | +CPORT? | +CPORT: |
| Num由5位數字組成，不足的在前端補0。 例如：端口為3000 設置命令應為：GST+CPORT=03000 | ||
1.5 GST+FINISH 設置完成
| 描述 | 命令 | 響應 |
| 設置完成 | +FINISH | +FINISH:Device must be reseted! |
| 完成后需要重新啟動設備 | ||
了解更多詳情請點擊下載：JK-TX-GST1000消防網絡監控器說明書
<
<
<
<
