海灣GST-FH-N8001防火門監控器

海灣GST-FH-N8001為典型的防火門監控裝置，可通過輸入/輸出接口配接防火門電動閉門器、防火門電磁釋放器、防火門電磁門吸、防火門門磁開關等裝置，實現防火門打開或關閉狀態的監視與控制。

在線咨詢全國熱線
4006-598-119

一，概述

　　GST-FH-N8001防火門監控器是為適應工程設計的需要而開發的一款產品，GST-FH-N8001為典型的防火門監控裝置，可通過輸入/輸出接口配接防火門電動閉門器、防火門電磁釋放器、防火門電磁門吸、防火門門磁開關等裝置，實現防火門打開或關閉狀態的監視與控制。

二，技術指標

型號	GST-FH-N8001
工作電壓	交流AC220V 50/60Hz
允許電壓變化范圍	AC176V～AC264V
監視狀態功耗	≤15W
更大功耗	≤120W
備用電源	2個DC12V/7Ah密封鉛電池
電池充電電流	0.8A～1.0A
液晶屏規格	128×96點，可同屏顯示48個漢字
輔助電源輸出	DC27V/1.5A
觸點輸出	2路，常開、常閉可設置
觸點容量	1A 24VDC
系統容量	更大 256個總線制編碼設備
地址范圍	1~256
工作溫度	0℃～+40℃
相對濕度	95%，不凝露
防護等級	IP30
安裝方式	壁掛安裝

三、GST-FH-N8001防火門監控器主要功能

1、具有防火門開、閉和故障狀態顯示功能
監控器通過接口檢測電動閉門器、釋放器、門磁開關等裝置的反饋信號，判斷防火門的打開、關閉狀態，結合防火門的定義屬性判斷門故障狀態。
2、具有防火門開、閉狀態控制功能
監控器通過接口向電動閉門器、釋放器等裝置發出控制指令，使對應的防火門關閉。
3、具有聯動控制功能
監控器能與火災報警控制器聯網，在接收到火災報警控制器的火警信號后，根據預先設定的邏輯關系，通過接口向電動閉門器、釋放器等裝置發出控制指令，使對應的防火門關閉。

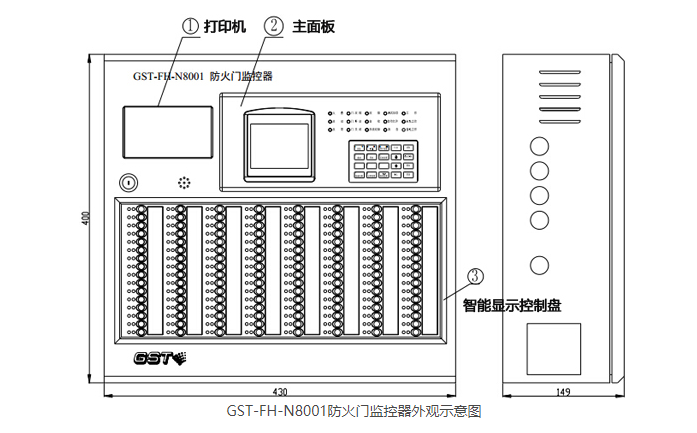

4、配備智能顯示控制盤
監控器所連接的防火門可自定義到智能顯示控制盤上的一組指示燈和按鍵，該組的指示燈用于顯示對應防火門的開閉狀態和故障狀態，該組的按鍵用于手動控制對應防火門的開閉。
5、具有控制輸出功能
監控器具有2組控制輸出觸點，可自定義為火警輸出或故障輸出，也可手動控制輸出。
6、具有電源管理功能
監控器自身帶有備電，主、備電源能無間隙自動切換，能給備電充電并有備電保護功能。
7、具有記錄查詢功能
監控器能夠記錄與其連接的防火門的狀態信息(包括地址、開、閉和故障狀態、時間)，記錄容量10000條。
